🧾 Описание

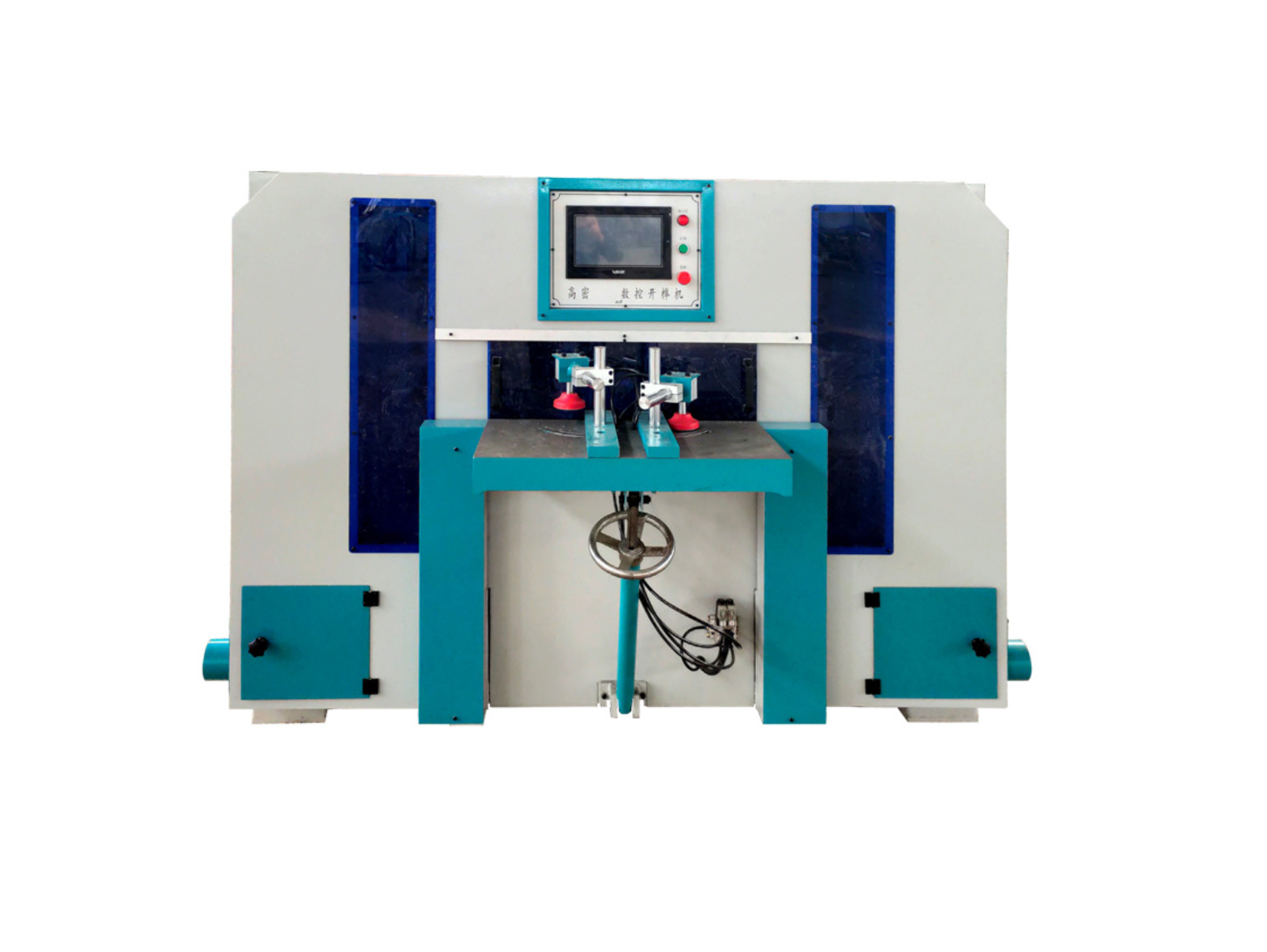

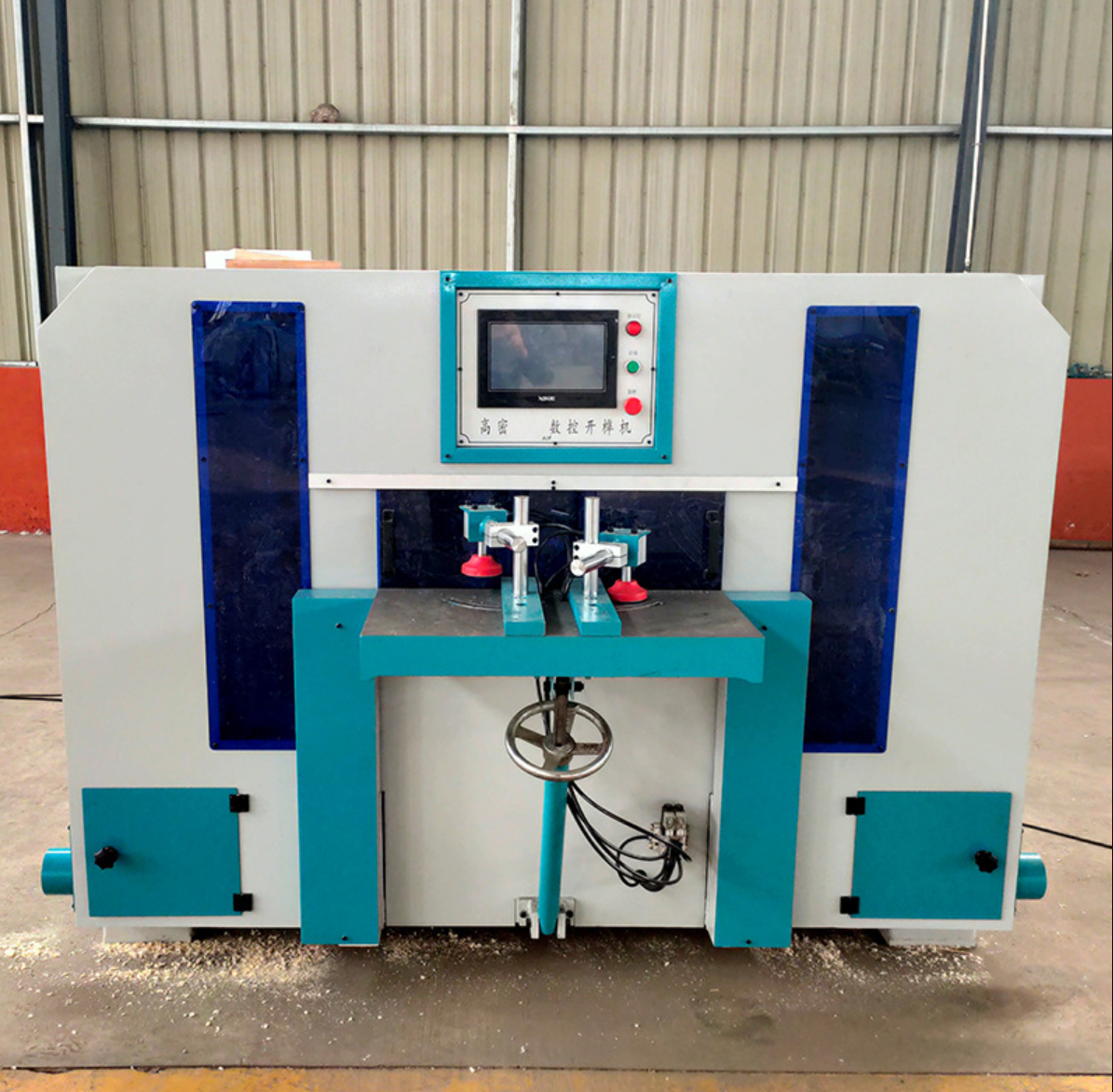

ЧПУ станок для шиповых соединений мебели H-3500 — это универсальная машина для изготовления широкого спектра традиционных столярных соединений на деталях из дерева. Станок оснащён отдельным шиповым шпинделем с диаметром хвостовика 30мм и пазовым шпинделем с цангой ER25, что позволяет нарезать как шип, так и ответный паз на одном рабочем столе размером 1000×450мм без переустановки заготовки.

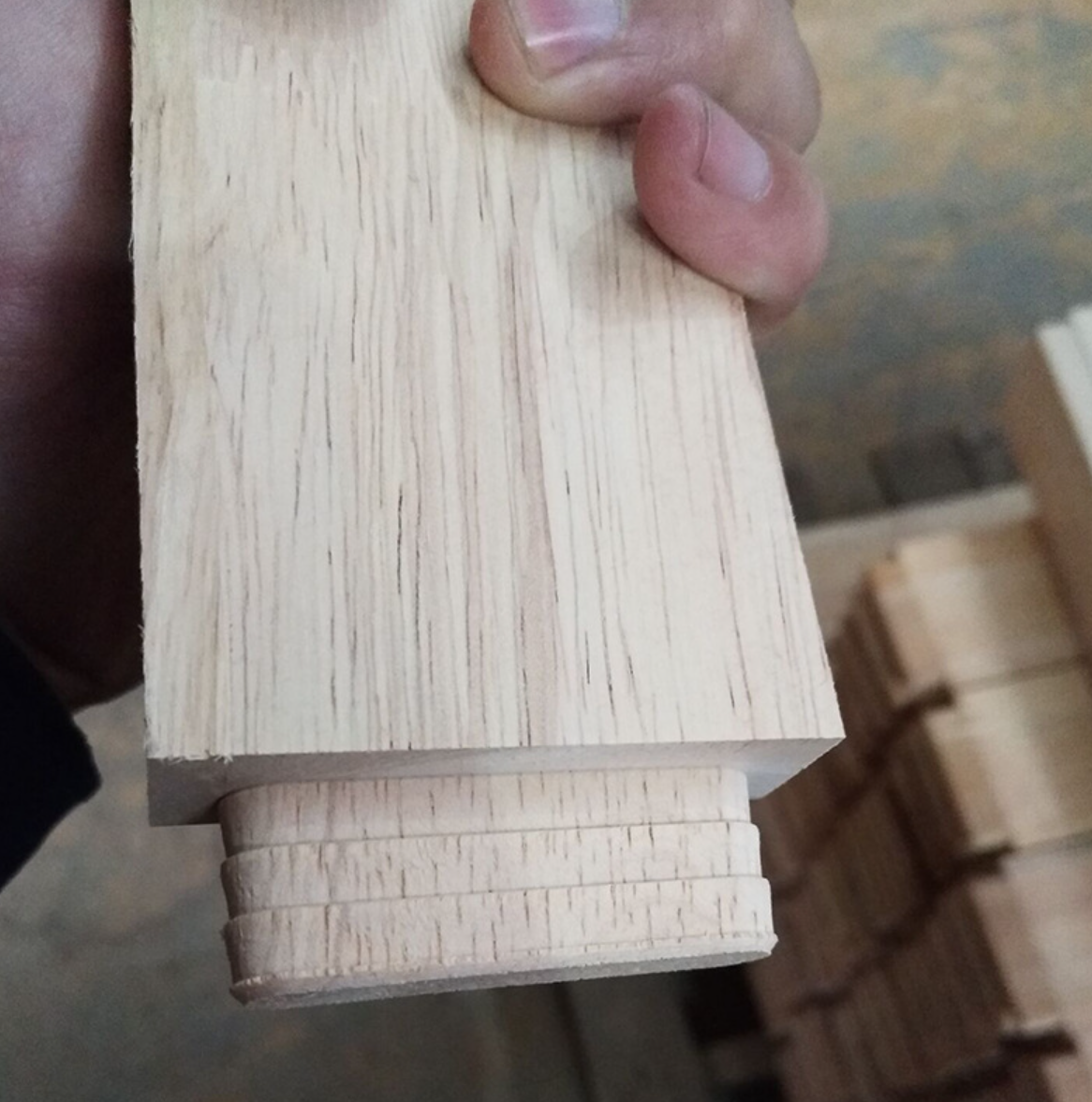

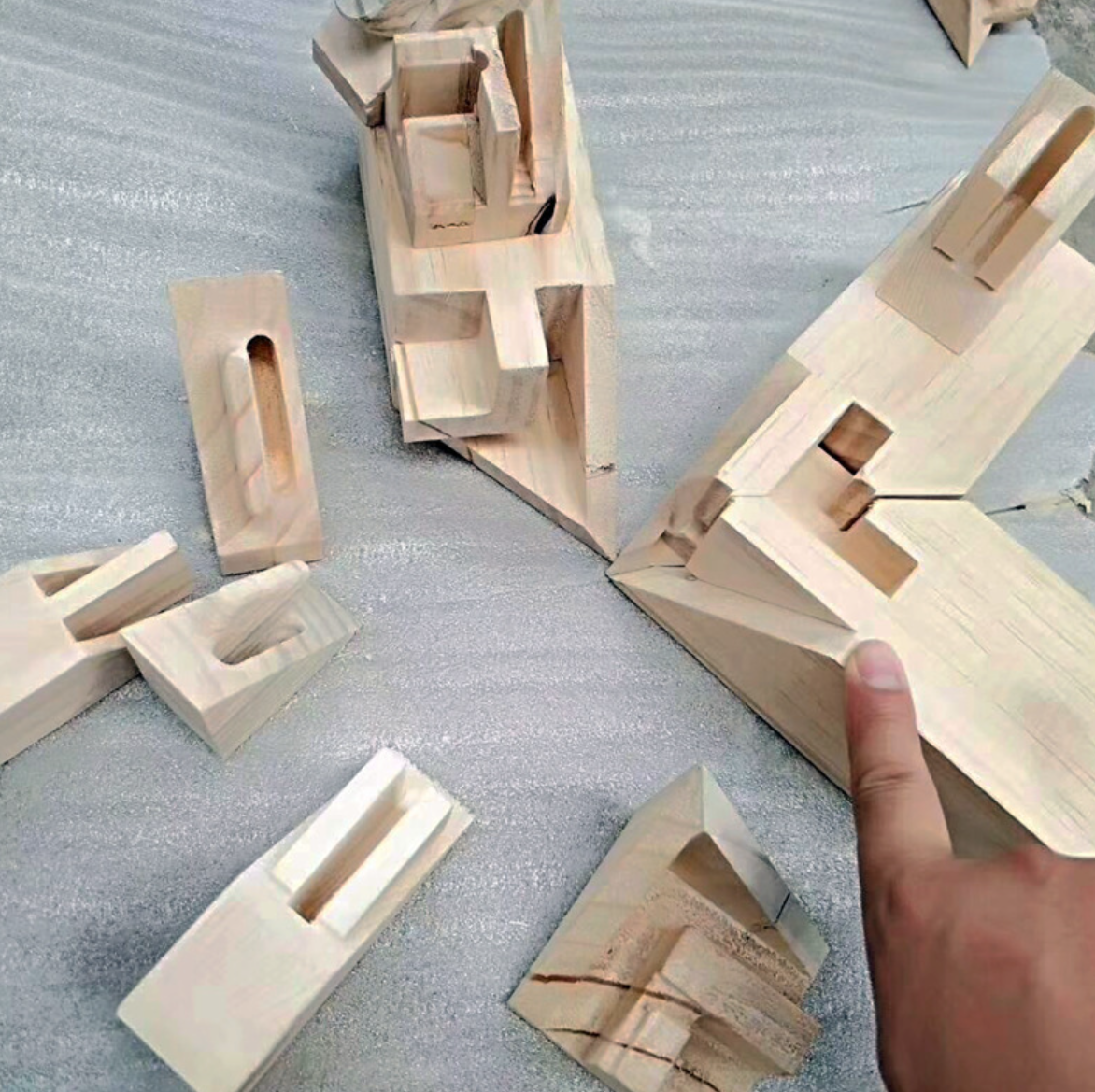

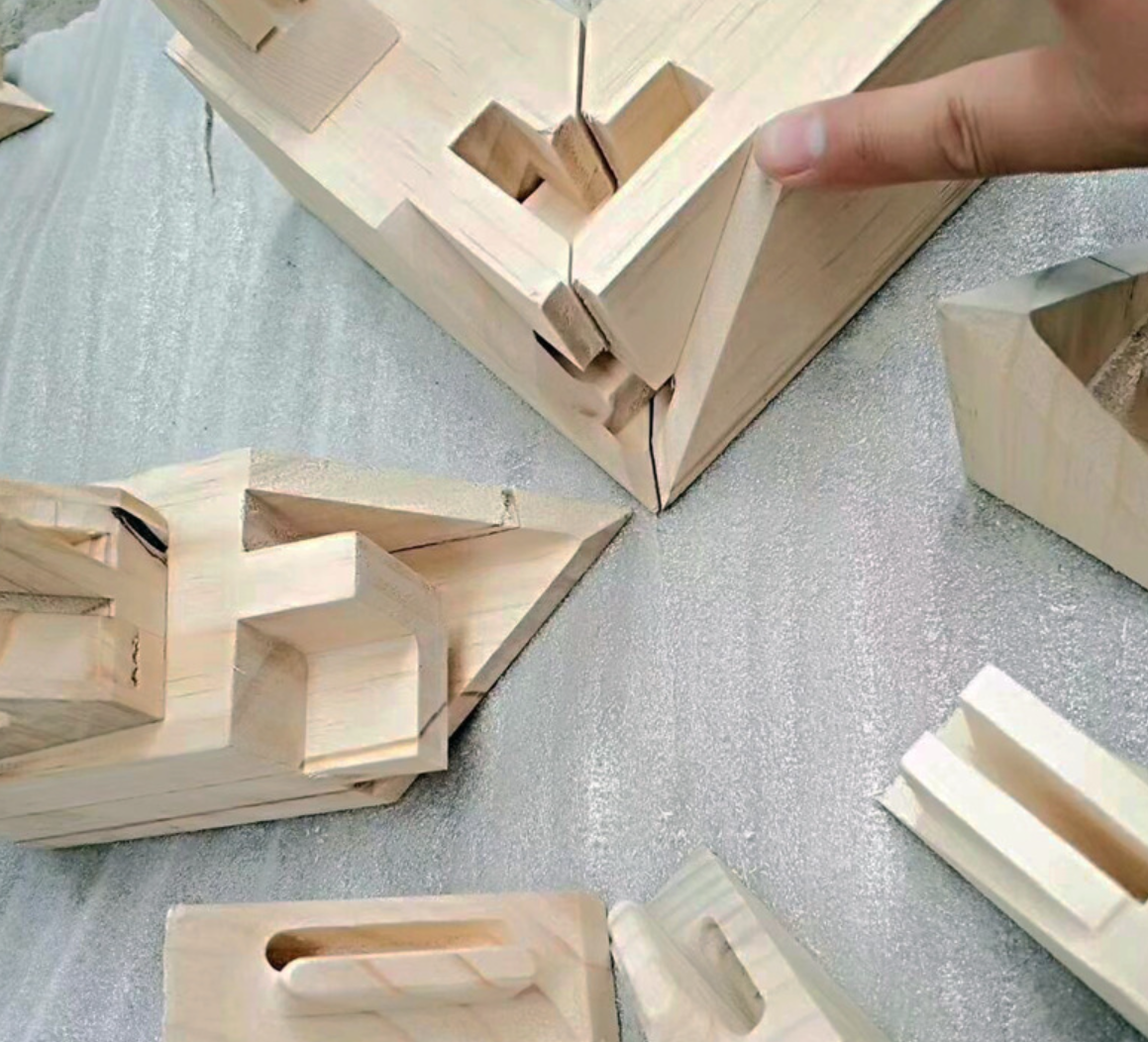

Если вы ищете ЧПУ станок для шиповых соединений мебели H-3500, важно понимать его главную особенность — станок формирует сразу восемь видов соединений: прямой шип размером до 120×120мм, шип-паз «папа-мама» до 100×120мм, обхватный шип до 85×75мм, наклонный шип с плечом до 100×100мм, зубчатый шип до 100×90мм с длиной реза 70.7мм, угловой замковый шип до 75×75мм, плечевой шип до 80×80мм и тигровый шип до 110×110мм — под каждый вид соединения предусмотрен свой максимальный размер заготовки.
Современные станки для шиповых соединений отличаются способностью воспроизводить традиционные китайские столярные узлы без гвоздей и клея, обеспечивая прочность и эстетику ручной работы при машинной точности и скорости. Скорость шипового резца 12000 об/мин и пазового шпинделя 18000 об/мин при общей мощности 9.2кВт обеспечивают чистую обработку различных пород древесины.
ЧПУ станок для шиповых соединений мебели H-3500 подходит для мебельных фабрик, производителей реставрационной и традиционной мебели, столярных мастерских и других предприятий, требующих изготовления классических врезных соединений.
👉 Это решение для производства полного набора традиционных шиповых соединений на одном станке.
⚙️ Преимущества
- ✅ Изготовление восьми видов шиповых и пазовых соединений
- ✅ Отдельные шпиндели для шипа (φ30мм) и паза (ER25)
- ✅ Скорость шипового резца 12000 об/мин
- ✅ Скорость пазового шпинделя 18000 об/мин
- ✅ Общая мощность 9.2кВт
- ✅ Глубина паза регулируется в диапазоне 10-75мм
- ✅ Диаметр пазовой фрезы от φ5 до φ16мм под разные задачи
🧩 Области применения
ЧПУ станок для шиповых соединений мебели H-3500 используется для:
- производства прямых шиповых соединений для мебельных каркасов
- изготовления соединений шип-паз «папа-мама» для столярных узлов
- нарезки обхватных и наклонных шипов с плечом
- производства зубчатых (реечных) шиповых соединений
- изготовления угловых замковых соединений для ящиков и коробов
- формирования плечевых и тигровых шипов для традиционной мебели
- реставрации и воспроизводства классической китайской мебели
- серийного производства деталей для мебельных фабрик
👉 Отлично подходит для изготовления традиционных столярных соединений без гвоздей и клея
📊 Технические характеристики
Тип станка: универсальный станок для шиповых и пазовых соединений
Модель: H-3500

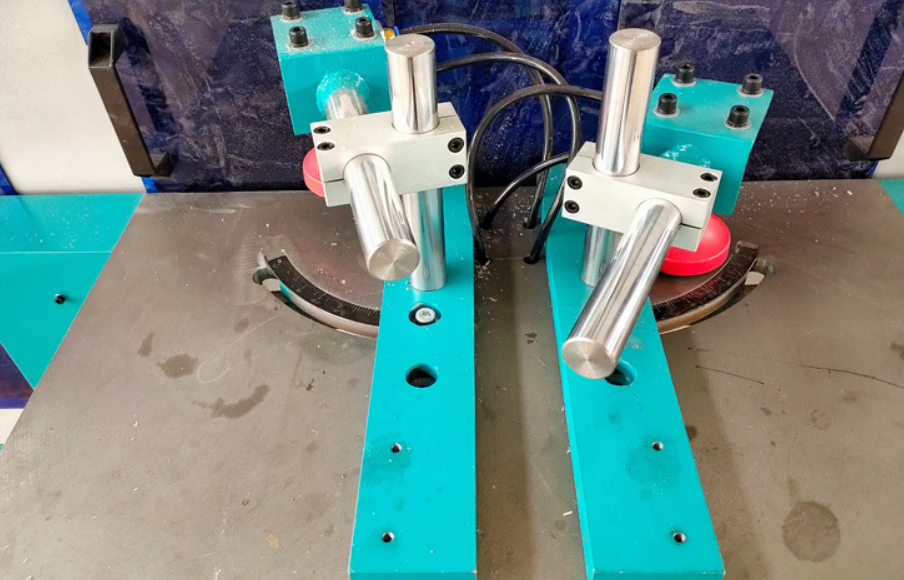

Размер рабочего стола: 1000×450 мм
Диаметр шипового шпинделя: φ30 мм
Тип цанги пазового шпинделя: ER25
Прямой шип, заготовка Ш×Т: 120×120 мм
Шип-паз «папа-мама», заготовка: 100×120 мм
Обхватный шип, заготовка: 85×75 мм
Наклонный шип с плечом, заготовка: 100×100 мм
Зубчатый шип, заготовка: 100×90 мм, длина реза 70.7 мм
Угловой замковый шип, заготовка: 75×75 мм
Плечевой шип, заготовка: 80×80 мм
Тигровый шип, заготовка: 110×110 мм
Глубина паза: 10-75 мм
Общая мощность: 9.2 кВт
Скорость шипового резца: 12000 об/мин
Скорость пазового шпинделя: 18000 об/мин
Диаметр пазовой фрезы: φ5-φ16 мм
Номинальное напряжение: 380В
Вес машины: 1500 кг

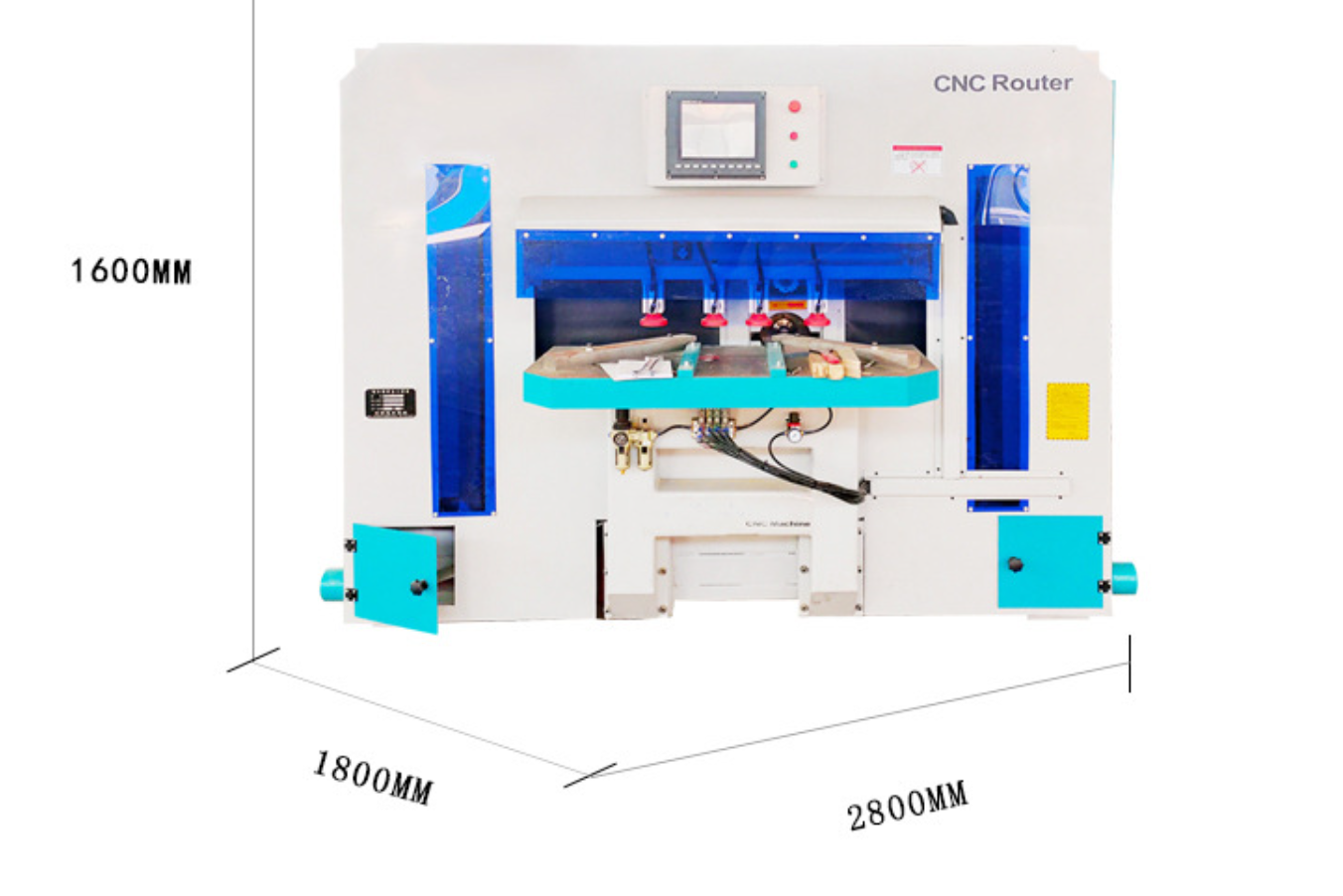

Габариты станка: 2800×1800×1600 мм
Режим работы: полностью автоматический
Возможность настройки: индивидуальная конфигурация под заказ
ЧПУ станок для шиповых соединений мебели H-3500 обеспечивает точное формирование восьми видов традиционных столярных соединений на одном оборудовании.
🧠 Почему выбирают этот станок
ЧПУ станок для шиповых соединений мебели H-3500 выбирают за универсальность — вместо нескольких специализированных станков под каждый вид соединения предприятие получает одну машину, способную нарезать прямой шип, шип-паз, обхватный, наклонный, зубчатый, угловой замковый, плечевой и тигровый шипы. Раздельные шпиндели для шипа и паза с разными скоростями (12000 и 18000 об/мин) обеспечивают чистую обработку под каждый тип операции.
👉 В реальной работе:
- восемь видов соединений на одном станке сокращают парк оборудования в цехе
- каждый вид шипа имеет собственный проверенный максимальный размер заготовки
- регулируемая глубина паза 10-75мм и набор фрез φ5-φ16мм покрывают большинство задач
- мощность 9.2кВт обеспечивает стабильную работу при серийной обработке
🔥 Это практичное решение для производства традиционных столярных соединений
Многие мебельные и реставрационные предприятия выбирают именно ЧПУ станок для шиповых соединений мебели H-3500 для организации производства классических узлов без гвоздей и клея. Точность ЧПУ станка для шиповых соединений мебели H-3500 подтверждается стабильностью работы на реальных производственных линиях.
⚠️ Важно при выборе
Перед тем как купить ЧПУ станок для шиповых соединений мебели H-3500, важно учитывать:
- какие именно виды соединений планируются — у каждого свой максимальный размер заготовки
- потребность в трёхфазном питании 380В для двигателя 9.2кВт
- размер производственного помещения под станок весом 1500кг и габаритами 2800×1800×1600мм
- набор пазовых фрез диаметром φ5-φ16мм под ваши задачи
- необходимую глубину паза в диапазоне 10-75мм
👉 Работа на станке требует базовой подготовки оператора по настройке программ под разные виды шипов.
👉 ЧПУ станок для шиповых соединений мебели H-3500 требует профессиональной установки и выверки шипового и пазового узлов.
📦 Комплектация
- ЧПУ станок для шиповых соединений мебели H-3500
- шиповой шпиндель с хвостовиком φ30мм
- пазовый шпиндель с цангой ER25
- набор пазовых фрез φ5-φ16мм
- рабочий стол размером 1000×450мм
- оснастка под восемь видов шиповых соединений
- техническая документация на станок
- инструкция по настройке программ резки
🎯 Кому подойдёт
ЧПУ станок для шиповых соединений мебели H-3500 подойдёт:
- мебельным фабрикам
- производителям традиционной и реставрационной мебели
- столярным мастерским
- компаниям, специализирующимся на рамочных и коробчатых изделиях
- производителям деревянных каркасов
- цехам, работающим с несколькими видами шиповых соединений
- предприятиям, которым нужен надежный ЧПУ станок для шиповых соединений мебели H-3500
💰 Как заказать?
Вы можете купить ЧПУ станок для шиповых соединений мебели H-3500 напрямую от производителя с настройкой под нужные вам виды соединений.
Мы поможем:
- подобрать оптимальную конфигурацию станка под ваши заготовки
- рассчитать параметры нужных видов шипов и пазов
- организовать поставку промышленного оборудования
- запустить производственную линию по изготовлению соединений
🔥 Подберём оптимальные параметры под ваше производство за консультацию
💡 Поставка оборудования из Китая под ключ
Покупка ЧПУ станка для шиповых соединений мебели H-3500 — это инвестиция в универсальное производство традиционных столярных соединений на одном оборудовании. Мы поставляем станки с настройкой программ резки под нужные вам виды шипов.
Перед отправкой станка H-3500 мы проверяем качество нарезки каждого из заявленных видов соединений на рабочих режимах, чтобы исключить ошибки при запуске.
Мы сопровождаем клиента на всех этапах — от подбора конфигурации до внедрения оборудования в производство.
🚚 Доставка и запуск оборудования
Мы организуем доставку ЧПУ станка для шиповых соединений мебели H-3500 из Китая до вашего предприятия с полным техническим сопровождением.
Включено:
- логистика и таможенное оформление оборудования весом 1500кг
- предпродажная проверка качества изготовления соединений
- консультации по подключению 9.2кВт оборудования к сети 380В
- помощь в запуске и настройке программ под разные виды шипов
👉 Вы получаете готовое решение для производства традиционных столярных соединений.
🔗 Похожие станки
Вы также можете рассмотреть:
- шипорезные станки с ЧПУ для прямых и круглых шипов
- двухторцовые шипорезные станки с ЧПУ
- ЧПУ станки для шипов и пазов
- другие станки для производства шиповых соединений
👉 Это поможет подобрать оптимальное решение для вашего производства.
🌐 Полезные источники
https://ru.wikipedia.org/wiki/Шиповое_соединение
❓ FAQ
В чём преимущество ЧПУ станка для шиповых соединений мебели H-3500?
Возможность изготавливать восемь видов шипов и пазов на одном станке без переналадки между разными типами соединений.
Какие виды соединений можно изготовить?
Прямой шип, шип-паз «папа-мама», обхватный, наклонный с плечом, зубчатый, угловой замковый, плечевой и тигровый шипы.
Какой размер заготовки допустим?
Зависит от вида соединения — от 75×75мм для углового замкового шипа до 120×120мм для прямого шипа.
Нужны ли разные фрезы под разные соединения?
Да, для пазовых операций предусмотрен набор фрез диаметром от φ5 до φ16мм.
Какое напряжение требуется для работы станка?
Станок работает от сети 380В при общей мощности 9.2кВт.
Сложно ли обслуживать станок?
Нет, ЧПУ станок для шиповых соединений мебели H-3500 имеет понятную систему настройки программ под каждый вид соединения.
