🧾 Описание
Задвижка клиновая электроприводная Z941H-40 (Z941H-PN40) — это фланцевая клиновая задвижка номинальным диаметром DN150 из литой стали, с жёстким (твердосплавным) уплотнением и клиновым запорным элементом. Управление — электроприводное, обычного переключательного типа (普通开关型), с ручным дублированием на случай отключения питания.
Если вы ищете задвижка клиновая электроприводная Z941H-40, данная модель выполнена во взрывозащищённом исполнении для наружной установки (户外防爆) и рассчитана на номинальное давление PN40 (4.0МПа).

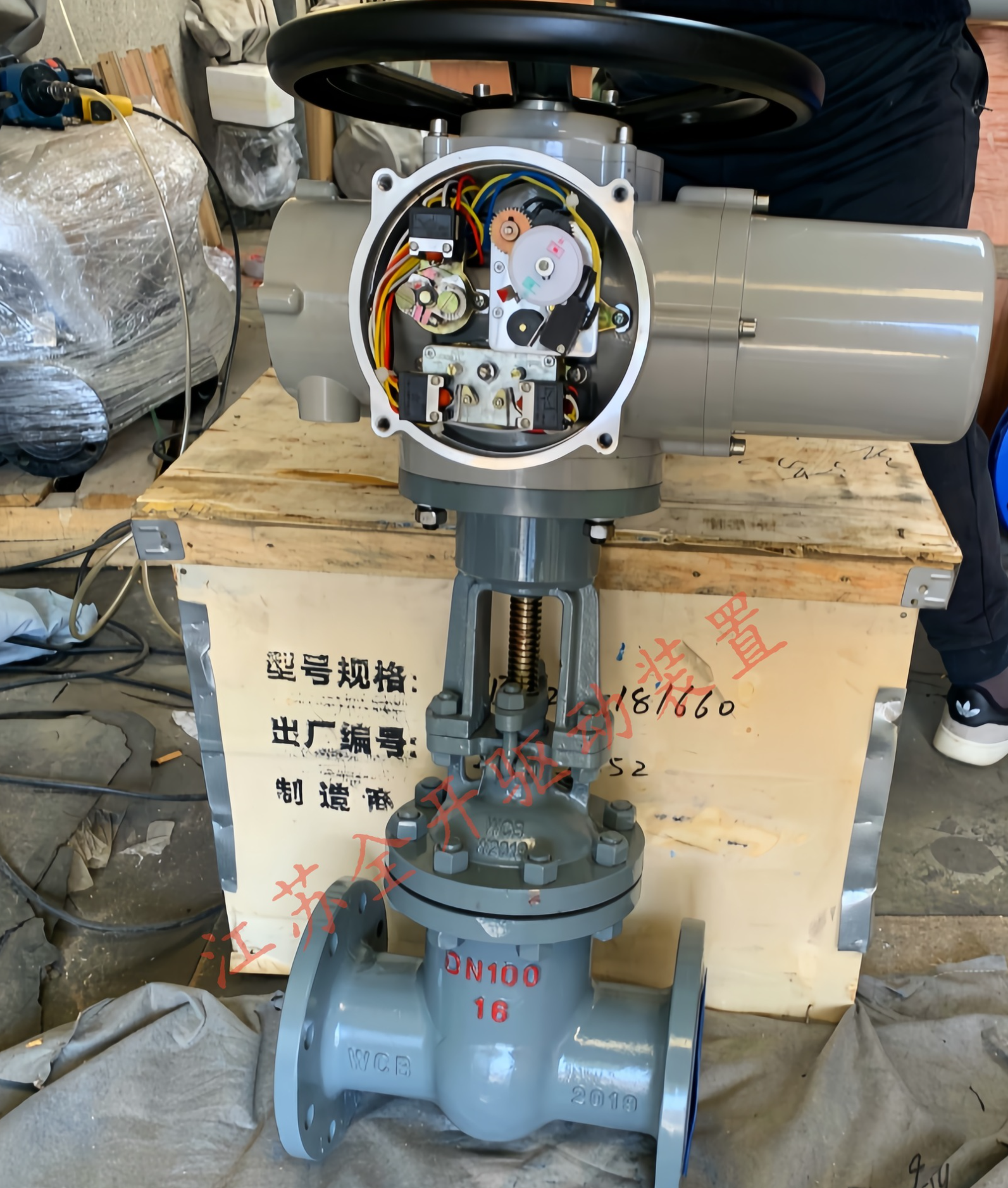

Электропривод задвижки состоит из шести узлов: электродвигатель, редуктор, механизм управления, механизм ручного/электрического переключения, маховик и электрическая часть. Электропитание двигателя — трёхфазное переменное AC380В 50Гц, цепь управления — двухфазная AC220В 50Гц (по заказу доступно исполнение AC220~660В, 50/60Гц). Взрывозащищённое исполнение ExdIIBT4 рассчитано на взрывоопасные среды групп IIA/IIB и температурных классов T1-T4.
Задвижка клиновая электроприводная Z941H-40 подходит для нефтегазовых, химических, энергетических предприятий и других организаций, которым требуется дистанционно управляемая запорная арматура на трубопроводе с наружной установкой и повышенными требованиями к взрывобезопасности.
👉 Это решение для дистанционного перекрытия потока на трубопроводе с фланцевым присоединением.
⚙️ Преимущества
✅ Корпус из литой стали
✅ Жёсткое (твердосплавное) уплотнение затвора
✅ Фланцевое присоединение, DN150
✅ Номинальное давление PN40 (4.0МПа)
✅ Взрывозащищённое исполнение ExdIIBT4 для сред IIA/IIB, T1-T4
✅ Степень защиты IP65/67 (по спецзаказу IP68)
✅ Ручное дублирование управления при отключении электропитания
✅ Диапазон рабочих температур -20…+60°C (по заказу -40…+70°C)
✅ Класс изоляции электродвигателя F, антикоррозийное покрытие — высокотемпературная эмаль
🧩 Области применения
Задвижка клиновая электроприводная Z941H-40 используется для:
- дистанционного перекрытия и открытия потока на трубопроводах наружной установки
- работы во взрывоопасных зонах (газовые смеси групп IIA/IIB, температурные классы T1-T4)
- эксплуатации в условиях повышенной влажности, осадков, ветра и запылённости
- применения на объектах нефтегазовой, химической и энергетической отрасли
- систем, где требуется как электрическое, так и ручное управление задвижкой
👉 Отлично подходит для трубопроводов, требующих взрывозащищённой электроприводной запорной арматуры
📊 Технические характеристики
Тип оборудования: клиновая фланцевая задвижка с электроприводом
Модель: Z941H-40 (Z941H-PN40)
Материал корпуса: литая сталь (铸钢)
Тип уплотнения: жёсткое, твердосплавное (硬密封)
Тип управления: электропривод, обычный переключательный тип (普通开关型), с ручным дублированием
Номинальный диаметр (DN): 150мм
Номинальное давление (PN): 40 (4.0МПа)
Исполнение: взрывозащищённое, для наружной установки (户外防爆)
Класс взрывозащиты привода: ExdIIBT4 (для сред IIA/IIB, групп T1-T4)
Электропитание двигателя: 3-фазное AC380В, 50Гц (опционально AC220~660В, 50/60Гц)
Питание цепи управления: 2-фазное AC220В, 50Гц
Диапазон рабочих температур: -20°C…+60°C (по заказу -40°C…+70°C)
Относительная влажность: не более 95% (при 25°C)
Степень защиты: IP65/67 (по спецзаказу IP68)
Режим работы электродвигателя: номинальное время работы 10 минут, класс изоляции F
Антикоррозийное покрытие: высокотемпературная эмаль
Типоряд применяемых приводов: DZW5–DZW500 (номинальный момент 50–5000Н·м, мощность двигателя 0.12–10кВт, масса 0.12–460кг)
⚠️ Скрин содержит паспортные данные электропривода (типоряд DZW), а не самой задвижки. Точная модель установленного привода, расход, строительная длина, масса задвижки и материал уплотнительной поверхности не указаны — уточняются по заявке у производителя.
🧠 Почему выбирают этот станок
Задвижка клиновая электроприводная Z941H-40 выбирают за сочетание прочного литого корпуса, твердосплавного уплотнения и взрывозащищённого электропривода — это позволяет использовать задвижку на наружных технологических площадках со взрывоопасными средами без дополнительной защиты привода.
👉 В реальной работе:
- ручное дублирование управления позволяет закрыть или открыть задвижку при отключении электропитания
- степень защиты IP65/67 обеспечивает работу привода при осадках, пыли и повышенной влажности
- класс изоляции F и режим работы двигателя рассчитаны на надёжную эксплуатацию при частых циклах управления
- широкий типоряд приводов DZW позволяет подобрать момент под конкретный диаметр и условия эксплуатации задвижки
🔥 Это надёжное решение для дистанционного управления запорной арматурой во взрывоопасных зонах
Оборудование выбирают за защищённость электропривода и прочность литого корпуса задвижки. Поэтому многие нефтегазовые и промышленные предприятия рассматривают именно задвижка клиновая электроприводная Z941H-40 для узлов дистанционного перекрытия трубопровода.
⚠️ Важно при выборе
Перед тем как купить задвижка клиновая электроприводная Z941H-40, важно учитывать:
- требуемое исполнение — обычное или взрывозащищённое (ExdIIBT4) под условия вашего объекта
- напряжение питания привода — стандартное AC380В или опциональное AC220~660В (уточнять при заказе)
- диапазон рабочих температур на объекте — стандартный -20…+60°C или расширенный -40…+70°C
- требуемую степень защиты — IP65/67 или IP68 по спецзаказу
- конкретную модель электропривода из типоряда DZW под момент и диаметр штока задвижки DN150
- материал уплотнительной поверхности и точные габариты/массу задвижки — уточняются у производителя
👉 Правильный подбор привода и исполнения критичен для надёжной работы во взрывоопасных зонах.
📦 Комплектация
- задвижка клиновая Z941H-40 с фланцевым присоединением
- клиновой затвор с жёстким уплотнением
- электропривод (электродвигатель, редуктор, механизм управления)
- механизм ручного/электрического переключения с маховиком
- электрическая часть привода
- техническая документация по эксплуатации
🎯 Кому подойдёт
Задвижка клиновая электроприводная Z941H-40 подойдёт:
- нефтегазовым и нефтехимическим предприятиям
- энергетическим и промышленным объектам с наружными трубопроводами
- предприятиям, работающим во взрывоопасных зонах
- организациям, которым требуется дистанционное управление запорной арматурой
💰 Как заказать?
Вы можете купить задвижка клиновая электроприводная Z941H-40 напрямую от производителя с уточнением модели привода и исполнения под ваш объект.
Мы поможем:
- подобрать модель электропривода из типоряда DZW под условия эксплуатации
- уточнить у завода расход, строительную длину и массу задвижки
- выбрать обычное или взрывозащищённое исполнение и напряжение питания
- организовать поставку с полной технической документацией
🔥 Уточним полную спецификацию под ваш проект — оставьте заявку
💡 Поставка оборудования из Китая под ключ
Покупка задвижка клиновая электроприводная Z941H-40 — это инвестиция в надёжное дистанционное управление запорной арматурой на трубопроводе. Мы поставляем оборудование с уточнением полной технической спецификации у производителя под ваш запрос.
Перед отправкой оборудования мы проверяем работоспособность электропривода и герметичность затвора, чтобы исключить ошибки при заказе.
Мы сопровождаем клиента на всех этапах — от уточнения параметров до внедрения задвижки на объекте.
🚚 Доставка и запуск оборудования
Мы организуем доставку задвижка клиновая электроприводная Z941H-40 из Китая до вашего объекта с полным техническим сопровождением.
Включено:
- логистика и таможенное оформление оборудования
- уточнение полной технической спецификации (модель привода, расход, масса) у производителя перед отправкой
- предпродажная проверка электропривода и затвора
- консультации по монтажу и подключению электропитания
👉 Вы получаете готовое решение для дистанционного управления трубопроводной арматурой, а точные параметры под ваш объект предоставим по заявке.
🔗 Похожие станки
Вы также можете рассмотреть:
- краны шаровые нефтегазовые с червячным редуктором
- задвижки шиберные противовыбросовые для буровых скважин
- другие клиновые задвижки серии Z941H с иным DN/PN
- другую трубопроводную арматуру для нефтегазовой отрасли
👉 Это поможет собрать полный комплект запорной арматуры для вашего трубопровода.
🌐 Полезные источники
https://ru.wikipedia.org/wiki/Задвижка
❓ FAQ
В чём преимущество Задвижки клиновой электроприводной Z941H-40?
Сочетание прочного литого корпуса, жёсткого твердосплавного уплотнения и взрывозащищённого электропривода со степенью защиты IP65/67.
Что означает PN40 в обозначении?
Номинальное давление задвижки — 4.0МПа, указано в названии как PN40.
Можно ли управлять задвижкой вручную?
Да, привод оснащён механизмом ручного/электрического переключения и маховиком для управления при отключении электропитания.
Подходит ли задвижка для взрывоопасных зон?
Да, доступно взрывозащищённое исполнение ExdIIBT4 для сред групп IIA/IIB и температурных классов T1-T4.
Указаны ли на скрине параметры именно этой задвижки?
Основная часть скрина — паспортные данные электропривода (типоряд DZW5-DZW500), а не самой задвижки. Модель привода, расход и масса задвижки уточняются по заявке у производителя.
Какое напряжение питания у привода?
Трёхфазное AC380В 50Гц, по заказу доступно исполнение AC220~660В, 50/60Гц.
