🧾 Описание

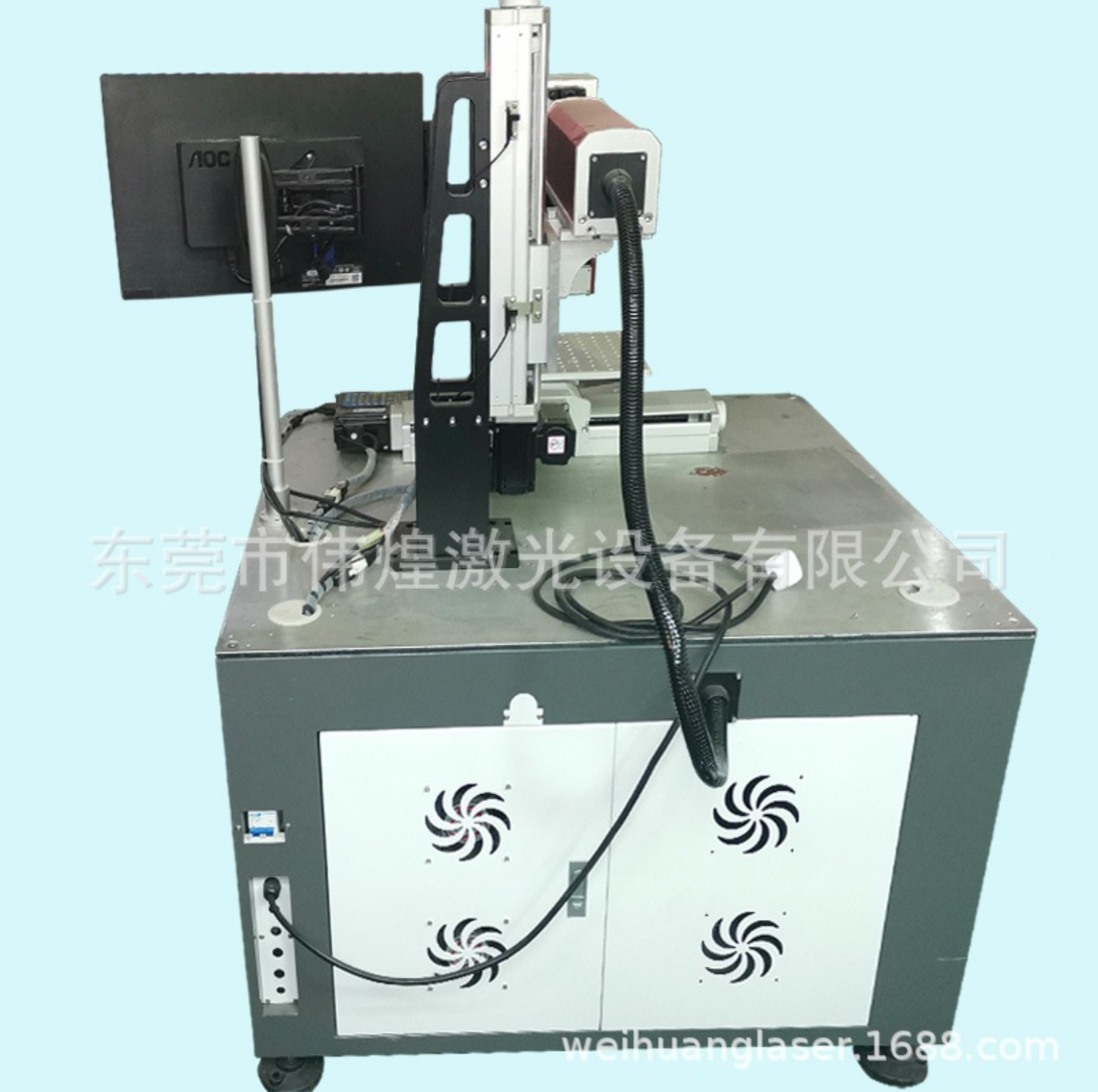

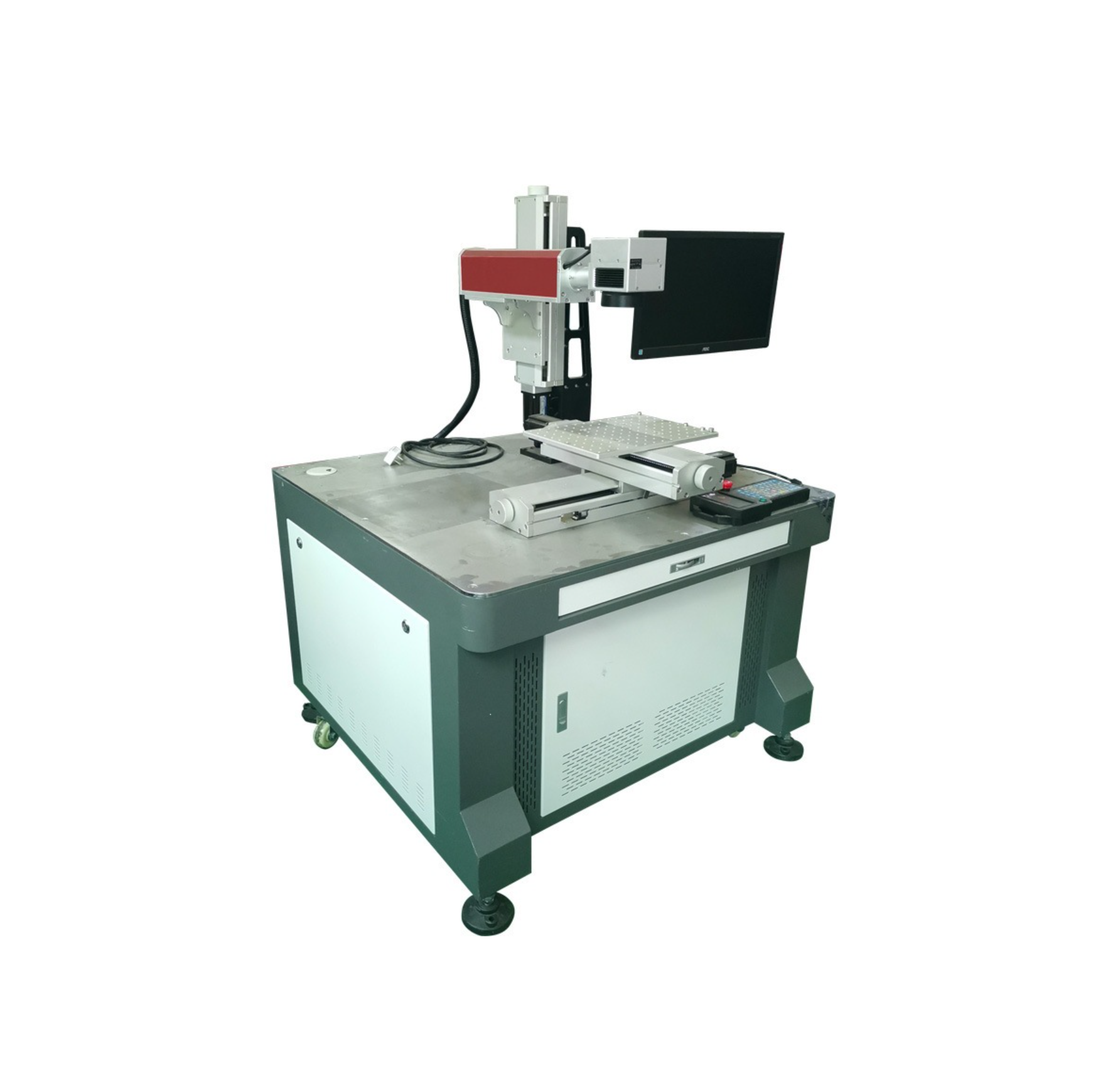

Гальваносканерный лазерный точечный сварочный аппарат WH-SW150 — это компактный станок лазерной сварки на базе QCW (квазинепрерывного) волоконного лазера с гальваносканерной (振镜) головкой. В присланной таблице характеристик представлена линейка из двух моделей — WH-SW70 (MOPA-лазер, 60-120Вт) и WH-SW150 (QCW-лазер, 150Вт), код в заголовке листинга точно соответствует второй, старшей позиции.
Если вы ищете Гальваносканерный лазерный точечный сварочный аппарат WH-SW150, данная модель работает на длине волны излучения 1064нм, обеспечивает глубину сварки 0.1-0.5мм и точность позиционирования 0.05мм. Позиционирование луча — красным целеуказанием, охлаждение — воздушное, что отличает эту модель от более мощных станков реестра с водяным охлаждением.

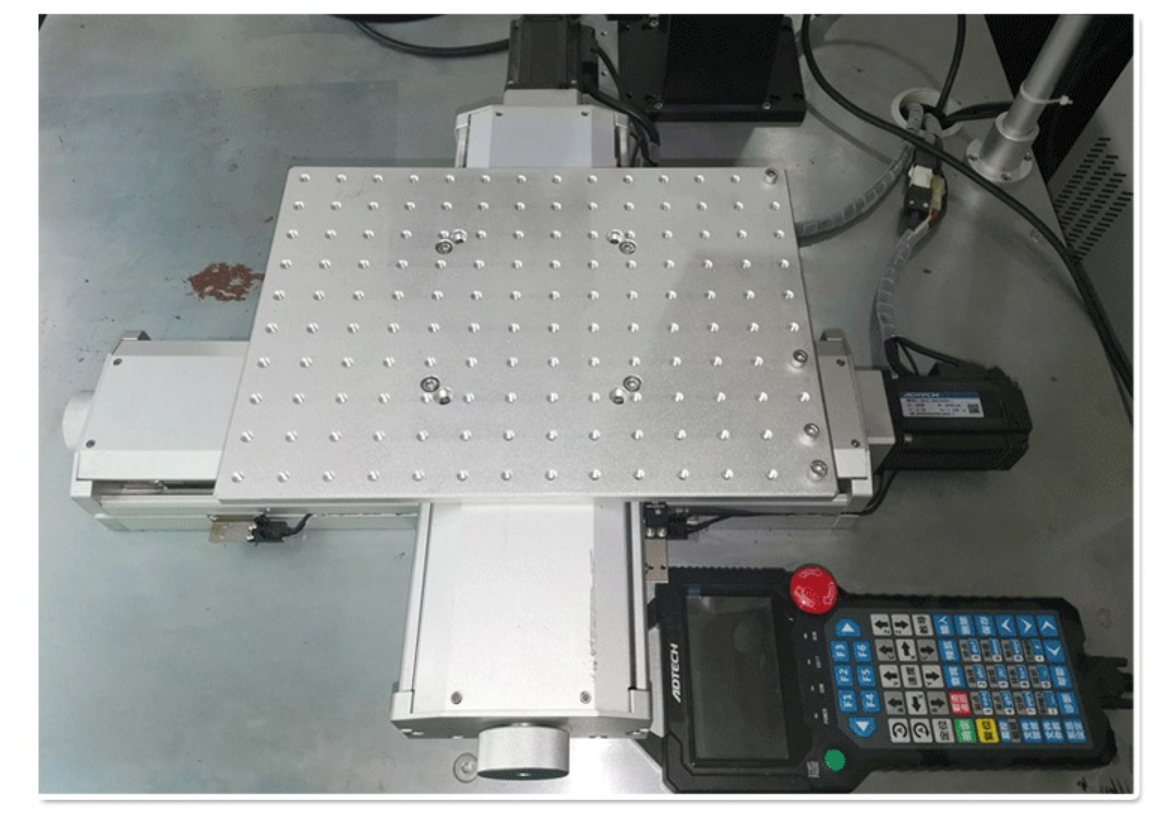

Управление осуществляется контрольной рукояткой, которая регулирует подъём/опускание лазерной головки и перемещение XY-платформы «вперёд-назад-влево-вправо», а также позволяет настраивать параметры сварки станка.
⚙️ Преимущества
Гальваносканерный лазерный точечный сварочный аппарат WH-SW150 отличается следующими характеристиками:
✅ QCW волоконный лазер мощностью 150Вт
✅ Гальваносканерная (振镜) технология позиционирования луча
✅ Точность позиционирования 0.05мм
✅ Частота импульсов 1-200Гц
✅ Компактное воздушное охлаждение
✅ Управление через рукоятку с настройкой Z и XY перемещения
✅ Широкий перечень свариваемых материалов: нержавеющая сталь, углеродистая сталь, медь, железо, алюминий, титан, никель, платина
✅ Компактное электропитание 220В, 50Гц±10%, 20А
🧩 Области применения
Гальваносканерный лазерный точечный сварочный аппарат WH-SW150 используется для:
офлайн- и онлайн-сварки в крупносерийном производстве электроники, связи, металлоизделий
сварки экранирующих экранов мобильных телефонов
сварки металлических корпусов мобильных телефонов
сварки металлических корпусов конденсаторов
сварки жёстких дисков
сварки микромоторов и датчиков
других высокоточных задач лазерной точечной сварки
задач, требующих точности позиционирования 0.05мм
👉 Подходит для производств, где требуется высокоточная точечная сварка мелких металлических деталей в электронной и приборостроительной отрасли.
📊 Технические характеристики
Тип станка: гальваносканерный лазерный точечный сварочный аппарат, линейка из двух моделей
Модели линейки: WH-SW70 (MOPA, 60-120Вт), WH-SW150 (QCW, 150Вт — соответствует названию листинга)
Лазерная мощность: 150Вт (QCW-непрерывный волоконный лазер)
Длина волны излучения: 1064нм
Глубина сварки: 0.1-0.5мм
Способ позиционирования: красное целеуказание
Охлаждение: воздушное
Частота импульсов: 1-200Гц
Точность позиционирования: 0.05мм
Электропитание: 220В, 50Гц±10%, 20А
Материалы обработки: нержавеющая сталь, углеродистая сталь, медь, железо, алюминий, титан, никель, платина и др.
Управление: контрольная рукоятка (подъём/опускание головки, перемещение XY-платформы, настройка параметров сварки)
Гальваносканерный лазерный точечный сварочный аппарат WH-SW150 представляет собой старшую по мощности позицию линейки WH-SW среди двух представленных моделей.
🧠 Почему выбирают этот станок
Гальваносканерный лазерный точечный сварочный аппарат WH-SW150 выбирают за компактность, высокую точность позиционирования (0.05мм) и гальваносканерную технологию, которая ускоряет точечную сварку мелких деталей за счёт быстрого сканирования луча.
👉 В реальной работе:
QCW-режим удобен для точечной сварки без перегрева тонких заготовок
воздушное охлаждение упрощает эксплуатацию без подключения водяного контура
частота импульсов до 200Гц ускоряет обработку крупных партий мелких деталей
широкий перечень совместимых материалов расширяет применение в электронике и приборостроении
🔥 Это решение для производств электроники и связи, которым нужна высокоточная точечная сварка мелких металлических компонентов.
Гальваносканерный лазерный точечный сварочный аппарат WH-SW150 выбирают за баланс компактности и точности. Поэтому предприятия, работающие с экранирующими экранами телефонов, корпусами конденсаторов, жёсткими дисками и микромоторами, рассматривают эту модель как удобное решение для серийной точечной сварки.
⚠️ Важно при выборе
Перед тем как купить Гальваносканерный лазерный точечный сварочный аппарат WH-SW150, важно учитывать:
в названии листинга заявлено «多轴» (многоосевой) — прямой строки про число осей в таблице характеристик нет, но текст над таблицей описывает контрольную рукоятку, управляющую подъёмом/опусканием головки (Z) и перемещением XY-платформы — это частично подтверждает многоосевую конструкцию (минимум 3 направления перемещения), но точное число осей нужно уточнять у поставщика
в названии заявлены объекты сварки «手机中框» (средние рамки телефонов), «电池» (батареи) и «数据线» (кабели передачи данных), однако раздел «область применения» под таблицей перечисляет другой набор: экраны и металлические корпуса телефонов, корпуса конденсаторов, жёсткие диски, микромоторы, датчики — прямого совпадения с рамками, батареями и кабелями данных нет, уточняйте применимость под вашу конкретную деталь
таблица содержит две модели линейки — WH-SW70 (MOPA, 60-120Вт) и WH-SW150 (QCW, 150Вт); характеристики в карточке приведены строго по столбцу WH-SW150, соответствующему названию листинга
охлаждение воздушное — в отличие от большинства станков реестра с водяным охлаждением, это стоит учитывать при расчёте условий эксплуатации на производстве
«автоматический» (自动) из названия листинга прямой строкой в таблице не выделен, но не противоречит описанию офлайн/онлайн-сварки в крупносерийном производстве
👉 Рекомендуем запросить у поставщика точное число осей перемещения и подтверждение применимости станка именно для рамок, батарей и кабелей данных перед оформлением заказа.
📦 Комплектация
гальваносканерный лазерный точечный сварочный аппарат WH-SW150
QCW волоконный лазерный источник с гальваносканерной головкой
контрольная рукоятка управления (Z, XY, параметры сварки)
система воздушного охлаждения
техническая документация по эксплуатации
🎯 Кому подойдёт
Станок подойдёт:
производителям электронных компонентов и корпусов конденсаторов
предприятиям, работающим с жёсткими дисками, микромоторами и датчиками
компаниям связи и электроники с крупносерийным производством
цехам, которым важна высокая точность позиционирования при точечной сварке
предприятиям, которым нужен надежный Гальваносканерный лазерный точечный сварочный аппарат WH-SW150
💰 Как заказать?
Вы можете купить Гальваносканерный лазерный точечный сварочный аппарат WH-SW150 напрямую от производителя с уточнением спорных параметров перед отправкой.
Мы поможем:
уточнить у поставщика точное число осей перемещения
подтвердить применимость станка под сварку рамок, батарей или кабелей данных
сравнить с младшей моделью линейки WH-SW70
организовать поставку оборудования из Китая
🔥 Подберём оптимальную конфигурацию под вашу задачу за консультацию
💡 Поставка оборудования из Китая под ключ
Покупка станка WH-SW150 — это возможность получить компактный высокоточный источник точечной сварки для электронной и приборостроительной отрасли. Мы поставляем оборудование с уточнением всех технических параметров у поставщика перед отправкой.
Перед отправкой мы проверяем соответствие заявленных характеристик, чтобы исключить ошибки при запуске производства.
Мы сопровождаем клиента на всех этапах — от уточнения спорных параметров до поставки оборудования.
🚚 Доставка и запуск оборудования
Мы организуем доставку станка из Китая до вашего предприятия с полным техническим сопровождением.
Включено:
логистика и таможенное оформление оборудования
предпродажная сверка технических характеристик и числа осей у поставщика
консультации по подключению электропитания 220В
помощь в запуске и настройке гальваносканерной головки
👉 Вы получаете готовое решение для высокоточной точечной лазерной сварки мелких металлических деталей.
🔗 Похожие станки
Вы также можете рассмотреть:
Гальваносканерный лазерный точечный сварочный аппарат WH-SW70 (та же линейка, MOPA-лазер 60-120Вт)
Лазерный точечный сварочный аппарат GL-WM-1500H (волоконный, 1500Вт, режимы QCW/PWM/CW)
Автоматический лазерный сварочный аппарат GL-WM-AUTO-1500 (заявленная 4-осевая версия того же источника)
Трёхосевой лазерный сварочный аппарат YH-3Z-800W (CCD-позиционирование, линейка 200-800Вт)
👉 Это поможет подобрать станок под нужную мощность, точность и тип свариваемых деталей.
🌐 Полезные источники
https://ru.wikipedia.org/wiki/Лазерная_сварка
❓ FAQ
В чем преимущество Гальваносканерный лазерный точечный сварочный аппарат WH-SW150?
Компактный QCW-источник с гальваносканерной головкой, высокая точность позиционирования 0.05мм и воздушное охлаждение без необходимости водяного контура.
Станок действительно многоосевой, как заявлено в названии?
В таблице характеристик прямой строки про оси нет, но описание контрольной рукоятки подтверждает управление подъёмом/опусканием головки и перемещением XY-платформы — минимум 3 направления движения. Точное число осей уточняйте у поставщика.
Подходит ли станок для сварки средних рамок телефонов, батарей и кабелей данных?
Это заявлено в названии листинга, но раздел «область применения» в таблице перечисляет другой набор объектов — экраны и корпуса телефонов, конденсаторы, жёсткие диски, микромоторы, датчики. Применимость к рамкам, батареям и кабелям данных нужно уточнять отдельно.
Чем WH-SW150 отличается от WH-SW70?
WH-SW150 использует QCW-лазер мощностью 150Вт, тогда как WH-SW70 — MOPA-лазер мощностью 60-120Вт. Это две разные позиции одной линейки.
Какое охлаждение у станка?
Воздушное — отличается от большинства более мощных станков реестра с водяным охлаждением.
Для каких материалов подходит?
Нержавеющая сталь, углеродистая сталь, медь, железо, алюминий, титан, никель, платина и другие металлы.
