🧾 Описание

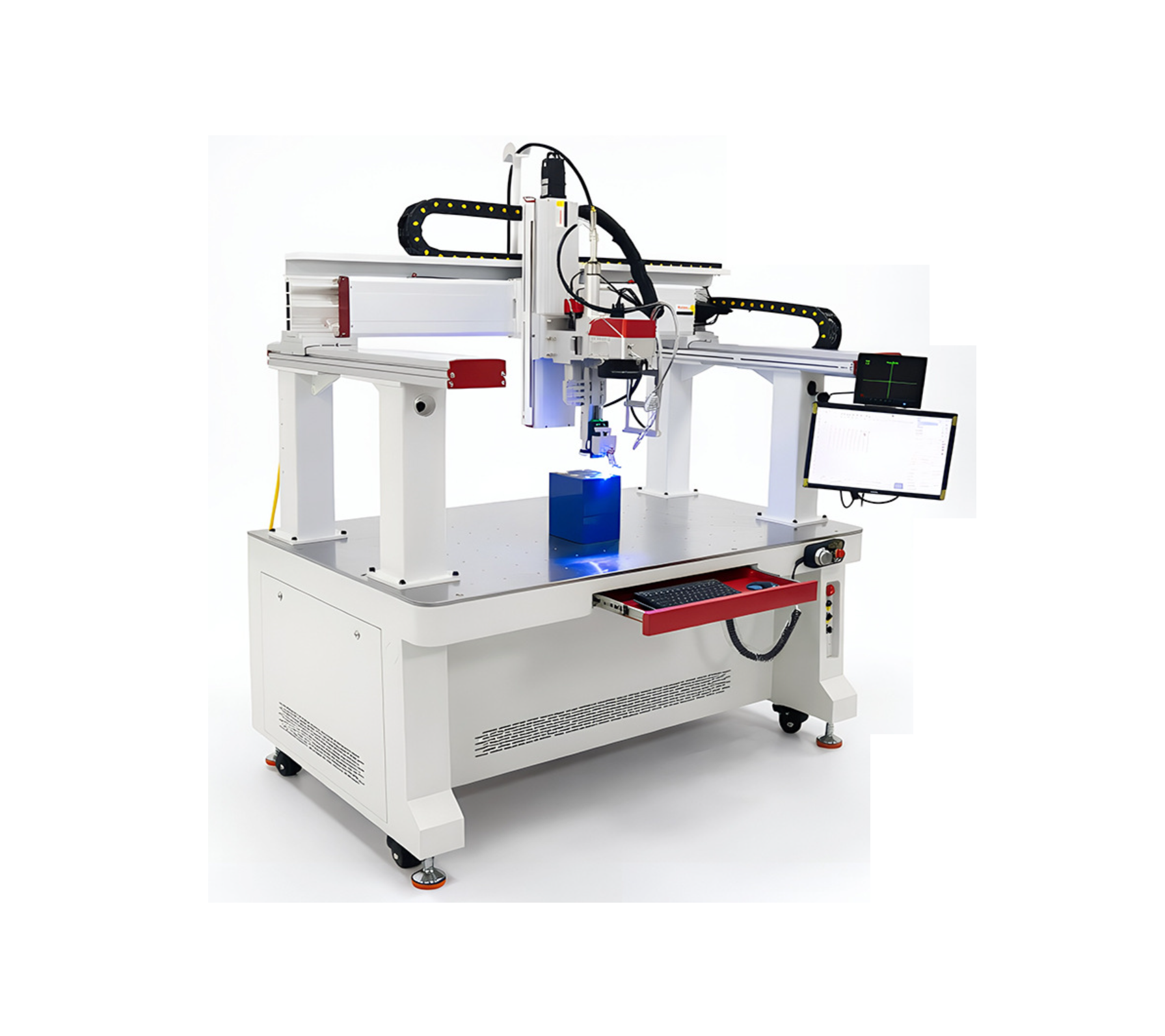

Портальный лазерный сварочный аппарат CWFL3000 — это станок портальной конструкции мощностью 3000Вт, предназначенный для сварки крупных единичных ячеек аккумуляторов типоразмера 32140 на основе литий-железо-фосфатной химии.
Если вы ищете Портальный лазерный сварочный аппарат CWFL3000, эта модель оснащена рабочим столом с ходом по осям X1000×Y800×Z500мм (ход по Z может быть изменён под задачу), точностью позиционирования по осям XYZ не хуже ±0.01мм и скоростью интерполяции по осям XYZ до 250мм/с. Привод осей — сервоприводы, ось Z оснащена редуктором.
Станок построен на базе волоконного лазерного источника мощностью 3000Вт (линейка также включает варианты 1500Вт, 2000Вт и 6000Вт) с центральной длиной волны 1080±5нм и высокоскоростной гальваносканерной сварочной головкой.
⚙️ Преимущества
Портальный лазерный сварочный аппарат CWFL3000 отличается следующими характеристиками:
✅ Волоконный лазерный источник мощностью 3000Вт
✅ Портальная конструкция с сервоприводами по осям XYZ
✅ Точность позиционирования ≤±0.01мм
✅ Скорость интерполяции по осям XYZ до 250мм/с
✅ Гальваносканерная сварочная головка с диапазоном сканирования 200×200мм
✅ Коаксиальный CCD-мониторинг с увеличением в 20 крат в реальном времени
✅ Диапазон регулировки мощности лазера 10-100%
✅ Нестабильность выходной мощности не более ±1.5%
✅ Профессиональный двухтемпературный двухконтрольный чиллер с точностью контроля температуры ±0.5°C
🧩 Области применения

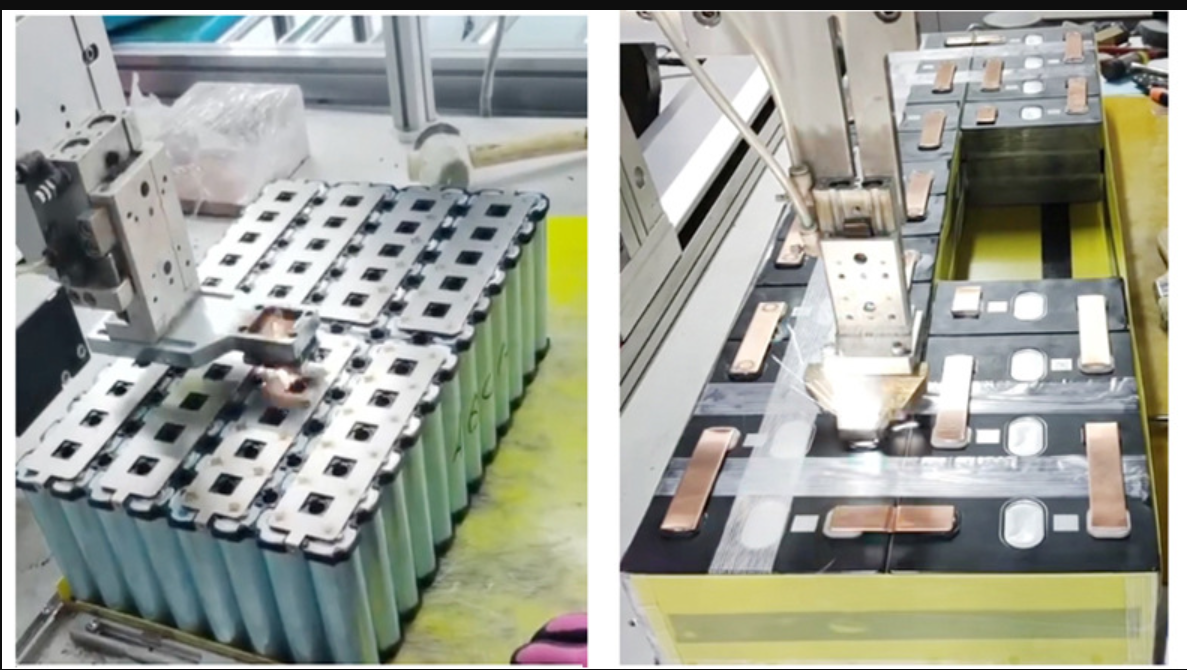

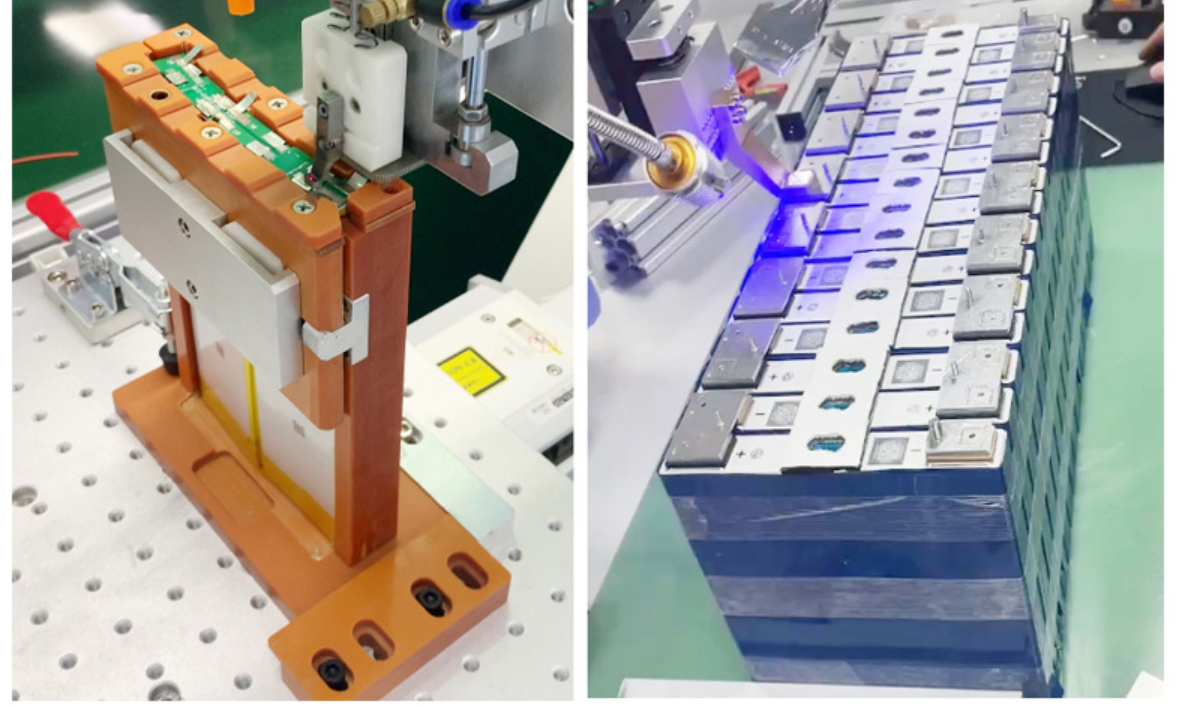

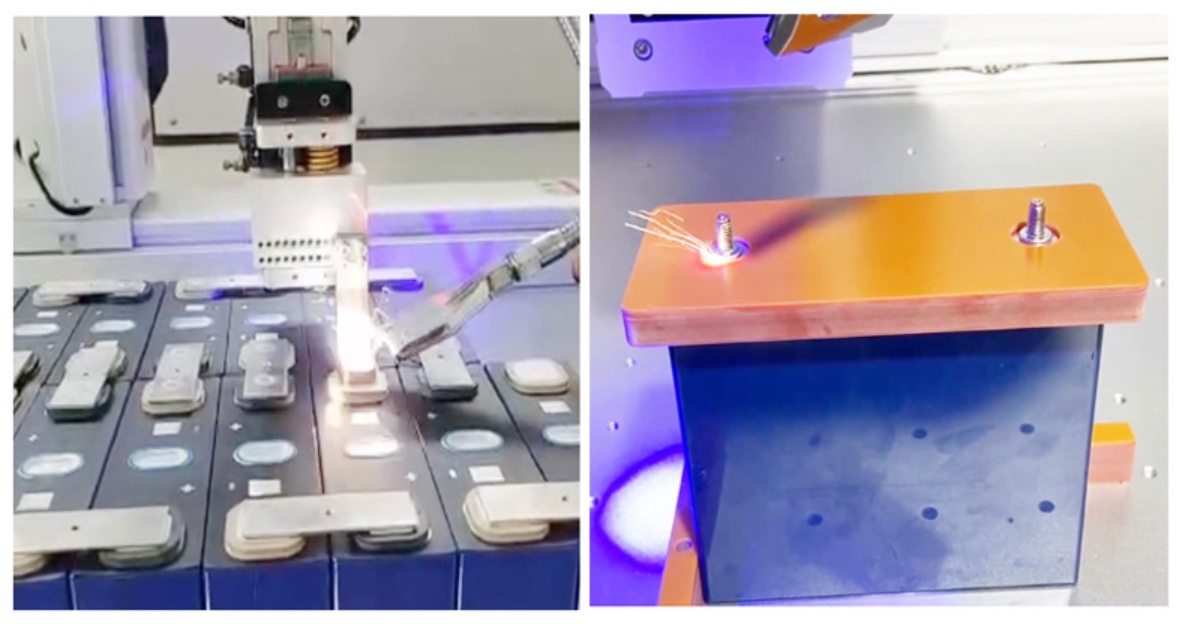

Портальный лазерный сварочный аппарат CWFL3000 используется для:
сварки крупных единичных ячеек литий-железо-фосфатных аккумуляторов
сварки ячеек типоразмера 32140
сборки аккумуляторных батарей для новой энергетики
задач автоматической точечной сварки на производственных линиях
соединения токовыводящих элементов крупногабаритных батарейных ячеек
👉 Подходит для производств, специализирующихся на сборке крупных литиевых аккумуляторных элементов.
📊 Технические характеристики
Тип станка: портальный лазерный сварочный аппарат
Модель: CWFL3000
Мощность лазера: 3000Вт
Ход по оси X: 1000мм
Ход по оси Y: 800мм
Ход по оси Z: 500мм (может быть изменён под задачу)
Точность позиционирования по осям XYZ: ≤±0.01мм
Скорость интерполяции по осям XYZ: ≤250мм/с
Привод осей XYZ: сервоприводы (ось Z с редуктором)
Центральная длина волны: 1080±5нм
Режим работы: непрерывный/модулированный
Поляризация: случайная
Диапазон регулировки мощности: 10-100%
Нестабильность выходной мощности: ±1.5%
Частота модуляции: 1-5000Гц
Мощность красного индикатора: 0.5-1мВт
Срок службы лазерного модуля: 100000 часов
Диаметр сердцевины волокна: 50мкм
Длина выходного кабеля: 10м
Диапазон сканирования сварочной головки: 200×200мм
Мониторинг: коаксиальная CCD-камера, увеличение 20 крат в реальном времени
Защита зоны сварки: коаксиальная или боковая
Вес сварочной головки: 2.5кг
Охлаждение: водяное, чиллер с двухтемпературным двухконтрольным режимом
Электропитание чиллера: AC220В±10%, 50Гц
Рабочий ток чиллера: 3.4-16А
Номинальная мощность чиллера: 3.21кВт
Точность контроля температуры чиллера: ±0.5°C
Объём водяного бака: 15Л
Номинальный расход: 2Л/мин + свыше 15Л/мин
Рабочая температура чиллера: 5-45°C
Рабочая влажность чиллера: 10-90%
🧠 Почему выбирают этот станок
Портальный лазерный сварочный аппарат CWFL3000 выбирают за высокую точность позиционирования (±0.01мм), сервоприводы по всем осям и гальваносканерную головку с быстрым сканированием, что ускоряет сварку крупных батарейных ячеек без потери качества шва.
👉 В реальной работе:
большой ход рабочего стола позволяет обрабатывать крупногабаритные батарейные сборки
коаксиальный CCD-мониторинг с 20-кратным увеличением упрощает контроль качества сварного шва
двухтемпературный двухконтрольный чиллер поддерживает стабильную работу лазера при длительной нагрузке
широкий диапазон регулировки мощности упрощает настройку под разную толщину и материал выводов
🔥 Это решение для производителей литий-железо-фосфатных аккумуляторов, которым нужна точная и производительная сварка крупных ячеек.
⚠️ Важно при выборе
Перед тем как купить Портальный лазерный сварочный аппарат CWFL3000, важно учитывать:
рекомендуем заранее указать типоразмер и конфигурацию свариваемых ячеек для точного подбора параметров
уточняйте необходимый ход по оси Z под габариты вашей оснастки
уточняйте требования к электропитанию основного лазерного источника при оформлении заказа
👉 Оставьте заявку, и мы поможем подобрать точную конфигурацию под вашу задачу.
📦 Комплектация
портальный лазерный сварочный аппарат CWFL3000
волоконный лазерный источник 3000Вт
высокоскоростная гальваносканерная сварочная головка
коаксиальная CCD-камера мониторинга
чиллер водяного охлаждения
техническая документация по эксплуатации
🎯 Кому подойдёт
Станок подойдёт:
производителям литий-железо-фосфатных аккумуляторных батарей
предприятиям сегмента новой энергетики
компаниям, занимающимся сборкой крупных единичных литиевых ячеек
цехам, которым нужна высокоточная автоматическая сварка выводов батарей
предприятиям, которым нужен надежный Портальный лазерный сварочный аппарат CWFL3000
💰 Как заказать?
Вы можете купить Портальный лазерный сварочный аппарат CWFL3000 напрямую от производителя.
Мы поможем:
подобрать нужную конфигурацию рабочего стола под ваши ячейки
уточнить параметры электропитания и охлаждения
организовать поставку оборудования из Китая
проконсультировать по условиям заказа
🔥 Оставьте заявку — подберём оптимальную конфигурацию под вашу задачу
💡 Поставка оборудования из Китая под ключ
Покупка станка CWFL3000 — это возможность получить точное портальное решение для сварки крупных литиевых аккумуляторных ячеек. Мы поставляем оборудование с уточнением всех технических параметров у поставщика перед отправкой.
Перед отправкой мы проверяем соответствие заявленных характеристик, чтобы исключить ошибки при запуске производства.
Мы сопровождаем клиента на всех этапах — от подбора конфигурации до поставки оборудования.
🚚 Доставка и запуск оборудования
Мы организуем доставку станка из Китая до вашего предприятия с полным техническим сопровождением.
Включено:
логистика и таможенное оформление оборудования
предпродажная сверка технических характеристик у поставщика
консультации по подключению электропитания и системы охлаждения
помощь в запуске производственной линии
👉 Вы получаете готовое решение для точной автоматической сварки крупных литиевых аккумуляторных ячеек.
🔗 Похожие станки
Вы также можете рассмотреть:
Лазерный точечный сварочный аппарат ST-3000W (складной рычаг, литий-батареи)
Лазерный сварочный станок PD-4000W (трёхосевой, для нержавеющей трубы и алюминия)
Гальваносканерный лазерный точечный сварочный аппарат WH-SW150 (150Вт, точность 0.05мм)
Лазерный сварочный аппарат HL-FW-1000W (непрерывный, для нержавеющей стали и труб)
👉 Это поможет подобрать станок под нужную мощность и тип свариваемых деталей.
🌐 Полезные источники
https://ru.wikipedia.org/wiki/Лазерная_сварка
❓ FAQ
В чем преимущество Портальный лазерный сварочный аппарат CWFL3000?
Высокая точность позиционирования ±0.01мм, сервоприводы по всем осям и гальваносканерная головка с коаксиальным CCD-мониторингом.
Для чего предназначен станок?
Для сварки крупных единичных ячеек литий-железо-фосфатных аккумуляторов типоразмера 32140.
Какой ход рабочего стола у станка?
X1000×Y800×Z500мм, ход по оси Z может быть изменён под задачу.
Какое охлаждение используется?
Водяное, чиллер с двухтемпературным двухконтрольным режимом и точностью контроля температуры ±0.5°C.
Какая мощность у сварочной головки?
Диапазон сканирования 200×200мм, вес головки 2.5кг, мониторинг коаксиальной CCD-камерой с увеличением 20 крат.
Какие ещё варианты мощности доступны в линейке?
1500Вт, 2000Вт, 3000Вт и 6000Вт.
