🧾 Описание

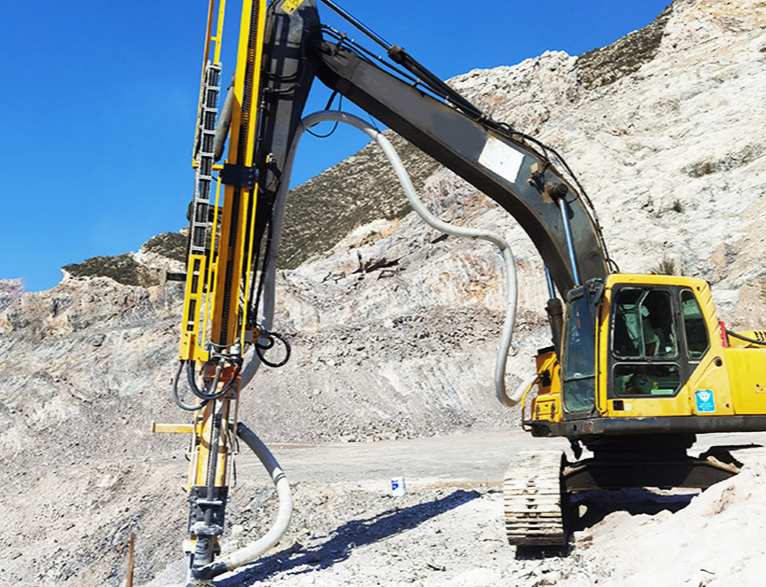

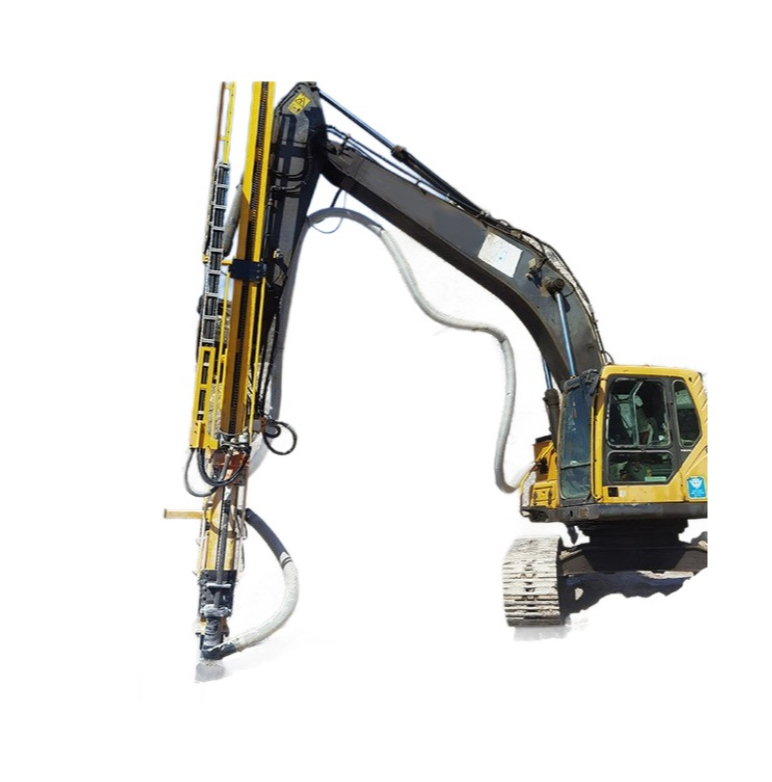

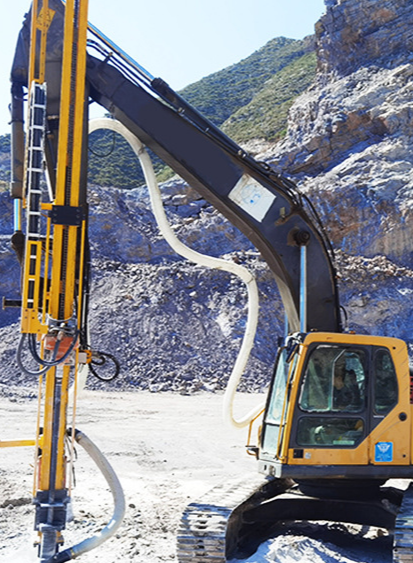

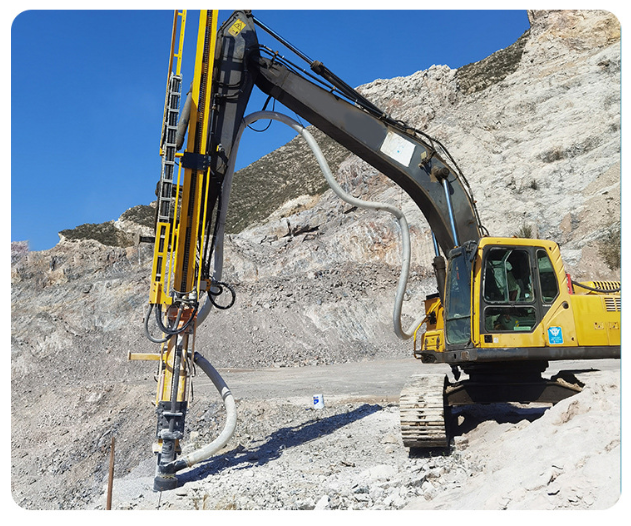

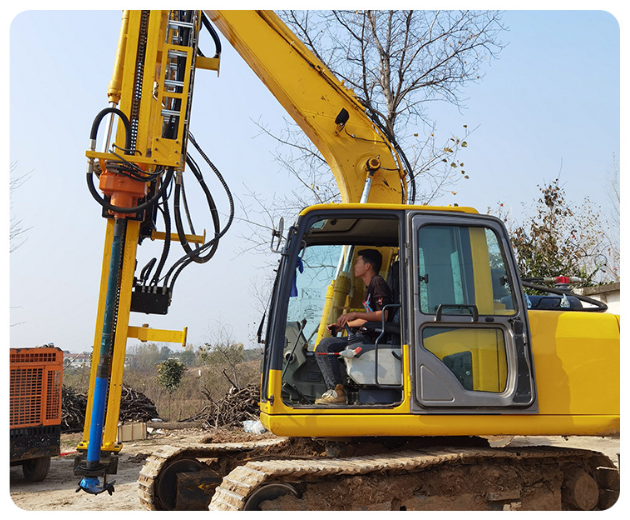

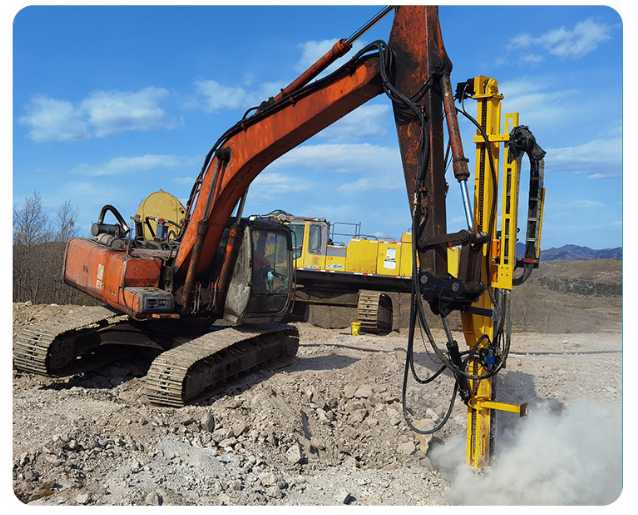

Навесной буровой модуль DC24V — это погружной пневмогидроударный буровой модуль, предназначенный для монтажа на стрелу серийного экскаватора вместо ковша или гидромолота. В отличие от самостоятельных буровых станков (карьерных или шахтных), этот модуль превращает уже имеющийся на объекте экскаватор в буровую установку для бурения взрывных скважин — не требуется покупка отдельной единицы техники.
Навесной буровой модуль DC24V — решение, если нужно оперативно организовать бурение взрывных скважин силами имеющегося парка экскаваторов. Модуль питается от гидравлической системы экскаватора (расход 80-100л/мин, давление ≥18МПа) и дополнительно требует подключения сжатого воздуха для продувки шлама, смазки и работы пневмоударного механизма.
Управление модулем — дистанционное, по радиоканалу, с пультом ДУ на дальность действия 10м и напряжением цепи управления DC24V. Диаметр бурения составляет 27-115мм, глубина бурения — до 30м, что покрывает большинство задач буровзрывного бурения на карьерах и разрезах.
Навесной буровой модуль DC24V применяется именно для бурения взрывных скважин на горнодобывающих предприятиях, как указано в назначении товара.
👉 Это решение для быстрого переоборудования экскаватора в буровую установку под задачи буровзрывных работ.
⚙️ Преимущества
✅ Монтаж на стандартный экскаватор — не требуется отдельная буровая машина
✅ Диаметр бурения 27-115мм, глубина бурения до 30м
✅ Дистанционное управление с пультом ДУ (10м)
✅ Работа от гидравлической системы экскаватора
✅ Комбинированный пневмогидроударный механизм с частотой ударов 27-47Гц
✅ Компактная масса модуля — 1100кг
👉 Навесной буровой модуль DC24V позволяет быстро адаптировать имеющийся экскаватор под буровзрывные задачи без закупки отдельного бурового станка.
🧩 Области применения
Навесной буровой модуль DC24V используется для:
- бурения взрывных скважин на карьерах и разрезах
- переоборудования имеющегося экскаватора в буровую установку
- точечного и вспомогательного бурения на горных объектах
- работы на участках, где нецелесообразна закупка отдельного бурового станка
- дробления скального массива через сетку взрывных скважин
- оперативной мобилизации бурового оборудования на удалённых объектах
- расширения функционала экскаваторного парка предприятия
👉 Отлично подходит для горных предприятий, которым нужна гибкая буровая техника на базе экскаватора
📊 Технические характеристики
Тип оборудования: навесной погружной пневмогидроударный буровой модуль
Обозначение: DC24V*
Габариты (Д×Ш×В): 5150×1200×860 мм
Масса: 1100 кг
Напряжение системы управления: DC24V
Способ управления: дистанционный (радиопульт)
Дальность действия пульта ДУ: 10 м
Расход гидравлической системы: 80-100 л/мин
Давление гидравлической системы: ≥18 МПа
Давление сжатого воздуха: 0,8-1,2 МПа
Расход сжатого воздуха: 15-30 м³
Рабочая жидкость: гидравлическое масло L-HM46
Среда продувки шлама: вода или сжатый воздух
Давление плавного пуска: ≤8 МПа
Рабочее давление удара: 12-18 МПа
Частота ударов: 27-47 Гц
Энергия удара: 72-190 Дж
Ударная мощность: 3,24-7,95 кВт
Рабочее давление вращения: 15 МПа
Частота вращения: 180-220 об/мин
Крутящий момент вращения: 300 Н·м*
Мощность вращения: 4-6,9 кВт
Давление промывочной воды: 0,8-1,2 МПа
Расход промывочной воды: 25 л/мин
Давление сжатого воздуха для продувки: 0,8-1,2 МПа
Расход сжатого воздуха для продувки: 9-16 м³
Давление сжатого воздуха для смазки: 0,5 МПа
Расход сжатого воздуха для смазки: 80-100 л/мин
Уровень шума: 120 дБ*
Давление зарядки гидроаккумулятора: 5,5-6 МПа
Диаметр бурения: 27-115 мм
Полезная длина буровой штанги: ≤3,7 м
Глубина бурения: ≤30 м
Ход одного цикла подачи: 3,9 м
⚠️ * — «DC24V» указано поставщиком в заголовке лота на месте, где в предыдущих карточках стояла буквенно-цифровая модель (например, WLQK-500, ZDY-LS). По существу это техническая характеристика — напряжение цепи управления (24В постоянного тока), а не отдельный код серии. Отдельного поля «модель»/«типоразмер» в таблице поставщика нет.
⚠️ * — в таблице поставщика параметр указан как «回转扭拒»; по контексту (рядом с частотой вращения и мощностью вращения) это, вероятно, опечатка вместо «回转扭矩» (крутящий момент). Приводим как крутящий момент вращения — 300 Н·м.
⚠️ * — уровень шума в таблице поставщика записан в нестандартном формате («120≤Db»), точный смысл знака сравнения неясен. Приводим значение 120дБ как есть, без интерпретации.
👉 Точную комплектацию и совместимость с моделью вашего экскаватора уточняйте у производителя — оставьте заявку, пришлём актуальные данные.
🧠 Почему выбирают этот станок
Навесной буровой модуль DC24V выбирают за возможность быстро превратить имеющийся на объекте экскаватор в буровую установку без закупки отдельной единицы техники, а также за дистанционное управление, повышающее безопасность оператора при бурении.
👉 В реальной работе:
- модуль использует гидравлическую систему экскаватора — не требуется отдельный силовой агрегат
- дистанционное управление с пульта на расстоянии до 10м снижает риски для оператора
- комбинация ударного и вращательного механизма обеспечивает эффективное бурение скального массива
- диапазон диаметра бурения 27-115мм позволяет применять модуль под разные схемы взрывания
🔥 Это практичное решение для оперативного бурения взрывных скважин на базе имеющегося экскаватора
Навесной буровой модуль DC24V — удобный выбор для предприятий, которым важна гибкость парка техники. Поэтому навесной буровой модуль DC24V востребован на горных объектах с непостоянной потребностью в буровых работах.
⚠️ Важно при выборе
Навесной буровой модуль DC24V требует внимательного подхода к выбору — учитывайте следующие факторы:
- соответствие гидравлической системы вашего экскаватора требуемым параметрам (расход 80-100л/мин, давление ≥18МПа)
- наличие источника сжатого воздуха на объекте для продувки, смазки и работы пневмоударного механизма
- требуемый диаметр и глубину скважины под вашу схему взрывания (27-115мм, до 30м)
- совместимость крепления модуля с моделью и грузоподъёмностью стрелы вашего экскаватора
- нестандартную запись отдельных параметров в таблице поставщика (крутящий момент, уровень шума) — уточняйте точные значения при заказе
👉 Для точного подбора конфигурации навесного бурового модуля DC24V под вашу технику оставьте заявку — поможем определить оптимальный вариант.
📦 Комплектация
- навесной буровой модуль DC24V (пневмогидроударник + вращатель)
- система крепления для монтажа на стрелу экскаватора
- пульт дистанционного управления
- гидравлические и пневматические магистрали подключения
- комплект буровых штанг под диаметр 27-115мм
- гидроаккумулятор
- техническая документация по эксплуатации
🎯 Кому подойдёт
Навесной буровой модуль DC24V подойдёт:
- карьерам и разрезам, которым нужно оперативное бурение взрывных скважин
- подрядным буровзрывным организациям с парком экскаваторов
- горнодобывающим предприятиям с непостоянной потребностью в буровых работах
- предприятиям, желающим расширить функционал имеющейся экскаваторной техники
- объектам с ограниченным бюджетом на закупку отдельного бурового станка
💰 Как заказать?
Навесной буровой модуль DC24V доступен для заказа напрямую от производителя.
Мы поможем:
- проверить совместимость модуля с гидравликой вашего экскаватора
- уточнить у производителя точные технические параметры и устранить неоднозначности в данных
- подобрать комплект буровых штанг под вашу задачу
- организовать поставку промышленного оборудования
🔥 Оставьте заявку — подберём оптимальную конфигурацию и пришлём полные характеристики
💡 Поставка оборудования из Китая под ключ
Навесной буровой модуль DC24V — это инвестиция в гибкость вашего парка техники для буровзрывных работ. Мы поставляем оборудование с полной настройкой и консультациями по эксплуатации.
Перед отправкой навесного бурового модуля DC24V мы проверяем качество сборки пневмогидроударного механизма, крепёжной системы и пульта дистанционного управления, чтобы исключить ошибки при запуске.
Мы сопровождаем клиента на всех этапах — от проверки совместимости с экскаватором до внедрения модуля в работу на объекте.
🚚 Доставка и запуск оборудования
Мы организуем доставку навесного бурового модуля DC24V из Китая до вашего объекта с полным техническим сопровождением.
Включено:
- логистика и таможенное оформление оборудования
- предпродажная проверка качества сборки ударного механизма и системы крепления
- консультации по монтажу модуля на стрелу экскаватора
- помощь в настройке дистанционного управления и режимов бурения
👉 Вы получаете готовое решение для бурения взрывных скважин на базе имеющегося экскаватора.
🔗 Похожие станки
Вы также можете рассмотреть:
- карьерный буровой станок WLQK-500 для буровзрывных работ на открытых разработках
- шахтный буровой станок ZDY-LS для подземного дегазационного и разведочного бурения
- дисковые питатели серии KR для дозированной подачи руды после взрывных работ
- ленточные конвейеры серии TD75 для транспортировки взорванной горной массы
👉 Это поможет подобрать оптимальный комплекс оборудования для вашего карьера.
🌐 Полезные источники
https://ru.wikipedia.org/wiki/Буровой_станок
❓ FAQ
Что означает «DC24V» в названии модуля?
Это напряжение цепи дистанционного управления (24В постоянного тока), указанное поставщиком в заголовке лота на месте модельного обозначения; отдельного кода модели в данных поставщика нет.
Как навесной буровой модуль DC24V крепится к экскаватору?
Модуль монтируется на стрелу экскаватора вместо ковша через систему крепления, входящую в комплектацию.
От чего питается модуль?
От гидравлической системы экскаватора (расход 80-100л/мин, давление ≥18МПа) и от сжатого воздуха для продувки, смазки и работы ударного механизма.
Какой диаметр и глубину скважин может бурить эта модель?
Диаметр бурения 27-115мм, глубина бурения до 30м, по данным таблицы поставщика.
Как осуществляется управление модулем?
Дистанционно, с пульта радиоуправления на расстоянии до 10м.
Для чего именно используется данная модель?
Для бурения взрывных скважин на горных предприятиях, по назначению, указанному в заголовке лота поставщика.
